WSDZ1-微型電磁失電制動器

　　一、用途及特點

　　WSDZ1 系列微型電磁失電制動器為通電吸合（釋放），斷電彈簧制動的摩擦式制動器，可與微電機配套。廣泛用于門機驅動、電動輪椅、倉儲自動控制、舞臺和劇院機械、自動門、醫療器械、步進電機等自動化機械傳動系統中，起快速停車、安全制動等作用。這種制動器具有結構緊湊簡單、安裝快捷、噪音低、制動平穩等特點，有制動、保持兩種功能，是一種理想的自動化執行元件。

　　二、工作原理及安裝維護

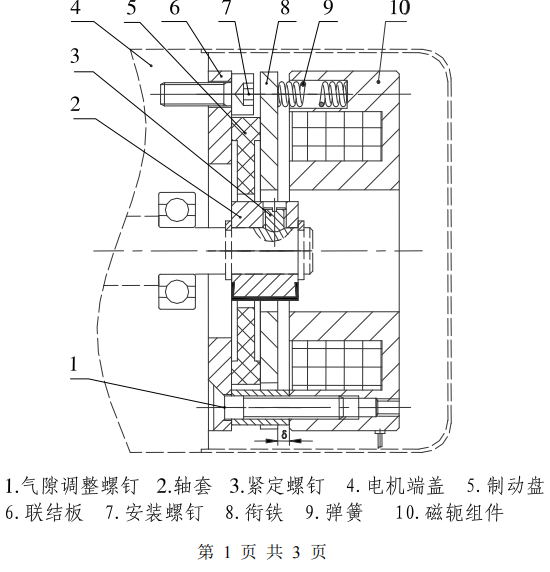

　　微型電磁失電制動器主要由磁軛組件 10、彈簧 9、銜鐵 8、制動盤 5、聯結板 6、軸套 2 等主要零部件組成。將制動器組裝成一整體，旋合氣隙調整螺釘 1，調整氣隙至規定值δ 后，將軸套 2 安裝在電機軸上，軸向用軸用擋圈固定，徑向用緊定螺釘 3 止緊，制動器通過聯結板 6、安裝螺釘 7 安裝在電機端蓋 4 上，軸套 2 與傳動軸相連；制動盤 5 與軸套 2 通過多面體側面配合。當電磁線圈斷電時，在彈簧 9 的作用下，制動盤 5 與銜鐵 8、聯結板 6 產生摩擦力，通過軸套 2 傳給傳動軸使軸制動。當電磁線圈通電后，在電磁力作用下，銜鐵 8 被吸向磁軛，使制動盤 5 松開，傳動軸制動解除。

　　安裝注意事項

　　? 制動器在干式條件下工作，安裝前應將摩擦副表面油污、雜物清除干凈。

　　? 制動器在出廠已將氣隙調整好，不需進行任何調整。

　　? 工作一段時間后，由于制動盤的摩擦片磨損，需重新調整制動器的工作氣隙。

　　? 當頻繁運轉、制動時，應定期檢查緊固件有無松動，如有松動，應重新調整旋緊后再使用。

　　? 當制動器裝在電機上，若電機起動困難或有噪音時，應檢查制動器，按本《說明書》第二條調整。

　　? 安裝時制動盤端面與電機軸需垂直（垂直度公差精度等級不低于 8 級）。

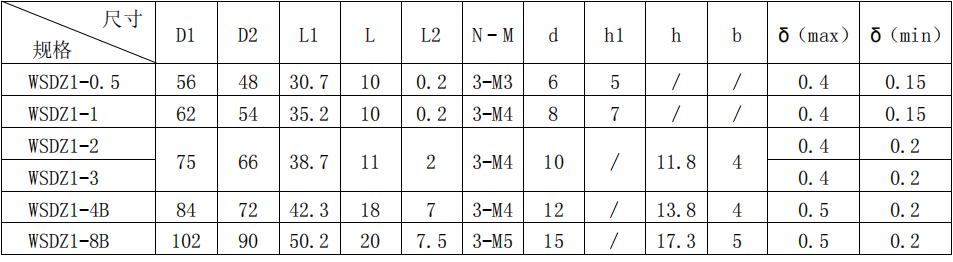

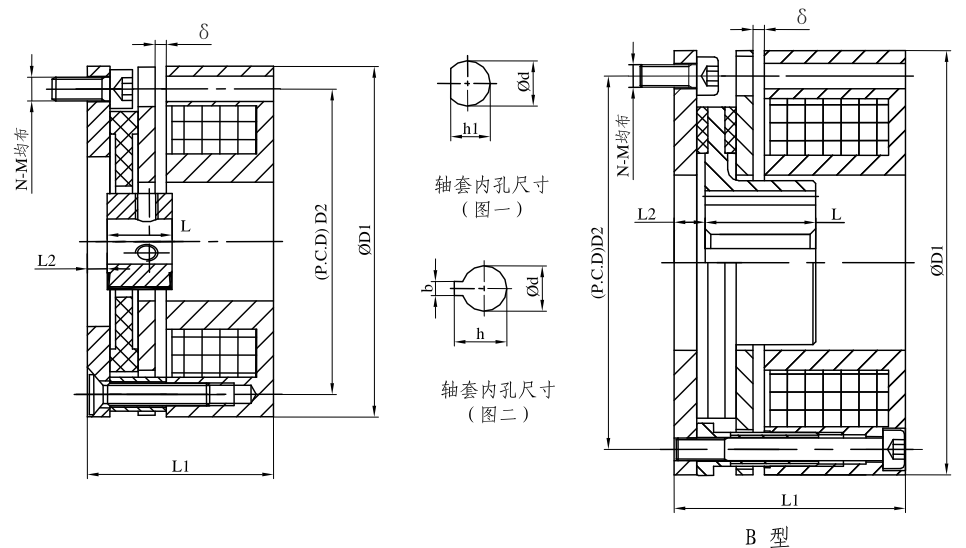

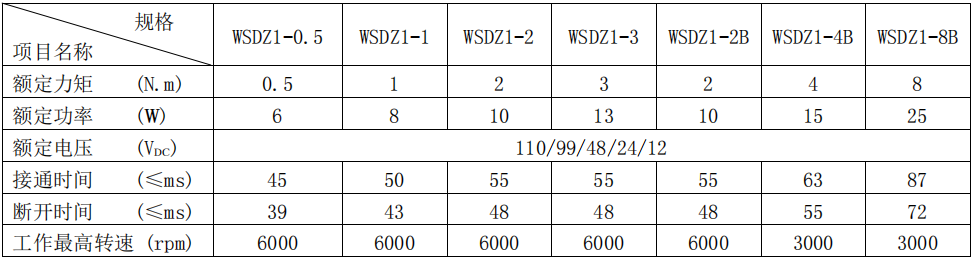

　　三 、技術參數及安裝尺寸表（附圖一）

　　注：B 型指制動盤與軸套通過漸開線花鍵配合

　　四、客戶可根據自身設備需要，提供相關數據（如：設備接口尺寸、工作條件及相關技術參數），本公司可單獨設計制造。
